Art-Net から DMX コンバータ IP

新しい屋外舞台照明システムの設計に着手するために AK Lighting にお問い合わせいただくと、Art-Net to DMX Converter IP を含む包括的なワンストップ ソリューションを提供します。これらの製品は、主流の照明制御ソフトウェアおよび機器と互換性があり、特注で製造した防水筐体を必要とせずに、屋外に直接展開できます。

製品の特徴

耐水性の Node 8 プロフェッショナル照明ネットワーク ルーター: 4,096 CAT5 チャンネル、内蔵ネットワーク スイッチ (イーサネット リピーター)、8 つの構成可能な DMX512 I/O チャンネル、および高性能信号増幅を備えた Art-Net から DMX512 へのコンバーター。グラフィカルディスプレイ/フロントパネルまたはリモートWebアクセスによる簡単なセットアップ。屋内/屋外のイベントに適しています。

製品構成

● Art-Net データを 8 つの DMX512 ユニバース (4096 チャンネル) に配信します。

●パラレルDMX入力可能(1024チャンネル)

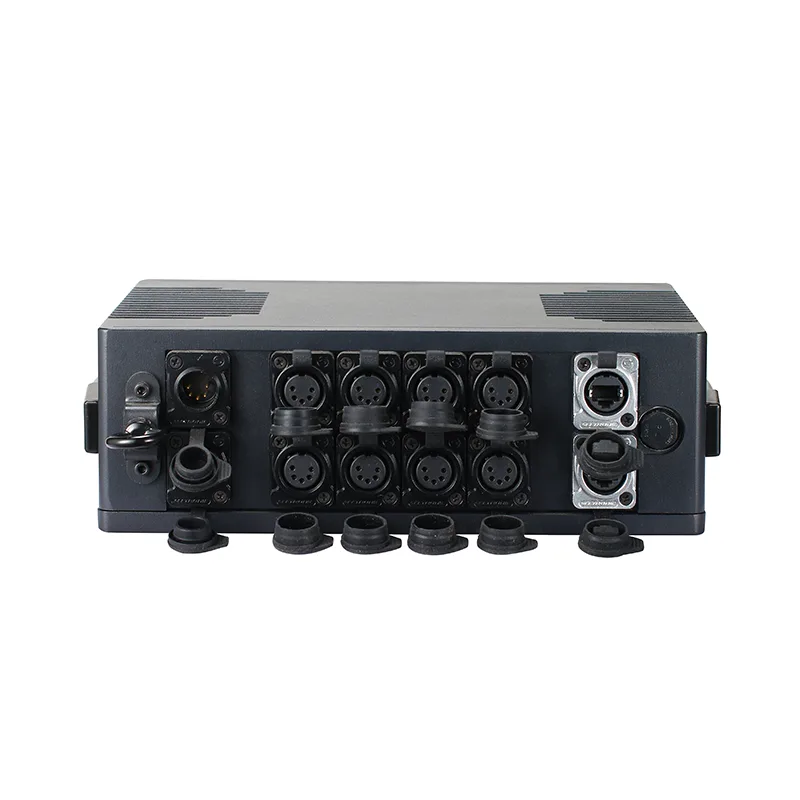

● DMX 出力用の 8 つの光学的に絶縁された XLR プラグ (3 ピン)

● DMX 入力用の 2 XLR (3 ピン)

● すべての DMX 出力に対する可変データ ルーティング機能

● 1 x パワーコン入力/スルーポート

●シリアル接続可能

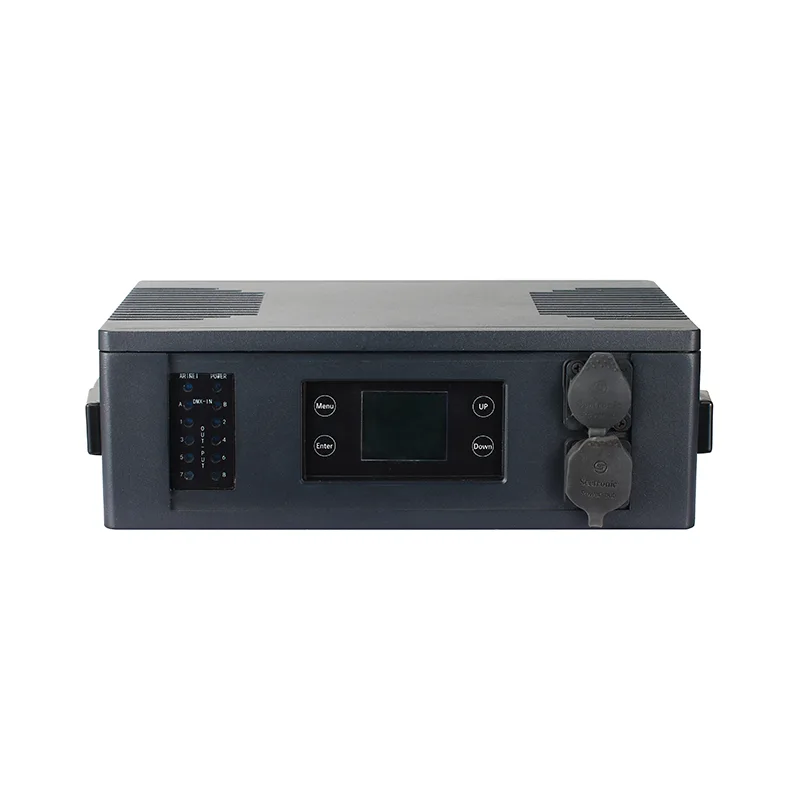

● 4 つの操作ボタンと英数字 LCD 画面 (2 x 16 文字) を介して、フロントパネルで直接ユーザーフレンドリーな設定が可能

●機能をLEDで表示

●DMXスプリッター/DMXブースター動作可能

IP65 定格が照明制御機器にとって重要なのはなぜですか?

従来の Art-Net コンバータは通常、高価な防水配電ボックス (熱がこもり内部が結露しやすい筐体) 内に設置する必要があります。ただし、Art-Net to DMX コンバータ IP は、完全に密閉されたダイカスト アルミニウム ハウジングを備えています。この設計により、風雨に直接さらされた場合でも確実に動作すると同時に、優れた放熱効率を実現します。

インターフェイスの設計に関しては、壊れやすい RJ45 コネクタや標準の XLR ポートを廃止しました。その代わりに、このユニットには航空グレードの防水電源コネクタ (保護シーリング キャップが付いている) と防水データ インターフェイスが装備されており、豪雨の中でも物理接続がショートしないようにします。

コンバーターを屋外ステージのトラス構造に直接取り付けることも、建物のファサードのブラケットに固定することもできます。このアプローチにより、DMX 信号ケーブルの必要な長さが最小限に抑えられ、信号に影響を与える電磁干渉のリスクが大幅に軽減されます。

アプリケーションシナリオ

Art-Net to DMX コンバーター (IP 定格) は、屋外または湿気の多い環境でも長期間安定して動作するように設計されており、メンテナンス コストを削減します。その実用的な用途はライブパフォーマンスだけではありません。

1. 大規模な屋外建築照明および建物ファサードショー

このコンバータは、建物のファサード、屋上、または景観の街灯柱に直接取り付けることができ、数千の個別のピクセル ポイントで構成される動的な建物の前面を制御できます。リモート ステータス フィードバックをサポートしているため、ユーザーは、ユニットが高さ数百メートルの高層ビルに設置されている場合でも、デバイスの動作ステータスを地上から監視できます。

問題は解決しました: 従来の屋内コンバータは、かさばる防水電気キャビネット内に設置する必要があります。ただし、これらのエンクロージャは内部に熱が蓄積し、結露しやすくなります。 IP65 定格のコンバータは、放熱機能と防水機能が組み込まれているため、設置とケーブル配線が簡素化され、長期的なメンテナンスコストが大幅に削減されます。

2. 野外音楽フェスティバルと絶景ライブパフォーマンス

私たちはこの種のプロジェクトに幅広く協力してきました。屋外イベント特有の予測できない気象条件を考慮して、ステージは仮設で建設されることがよくあります。この制御デバイスは、風雨に完全にさらされたままの野外ステージのトラス構造に直接取り付けて、高出力の防水ウォール ウォッシャー、ビーム ライト、または 3D ピクセル アレイを駆動できます。

問題は解決しました：突然の豪雨による照明制御システムの故障リスクを解消します。

3. テーマパークと没入型夜間体験

これらの会場は通常、広大なエリアをカバーしており、互いにかなり離れた場所に広く分散された照明器具との照明同期プロジェクトが含まれます。信号は、光ファイバーまたはイーサネット ケーブルを介して中央制御室からさまざまな景勝地にある IP65 コンバータに送信されます。これらのコンバータは、周囲の景観照明器具をローカルで駆動します。

問題は解決しました: 長い伝送距離での DMX 信号の減衰の問題を解決します。コンバーターは景観エリア、岩場、または樹木内に目立たないように隠すことができるため、追加の防水機器キャビネットを構築する必要がなくなり、景観環境の美的完全性が維持されます。

よくある質問

Q：IP65なので、使用中に水没させても大丈夫ですか？

A: いいえ。IP65 等級は、噴流水や激しい雨に対する保護を意味します。大部分の屋外パフォーマンスや建築照明用途では、IP65 保護で十分です。

Q: 特別なインストール要件はありますか?

A: 本機は防水仕様ですが、コネクタを下に向けて設置することを推奨します。これにより、蓄積した水を重力によって自然に排出し、シールガスケットの周囲に湿気が長期間残留するのを防ぎます。

Q: これらの防水コネクタは標準ケーブルと互換性がありますか?

A: AK Lighting が提供する専用ケーブルを使用する必要があります。標準の DMX ケーブルを直接接続しようとすると、たとえ器具自体が防水であっても、接続ポイントから水が浸入し、信号のちらつきや回路の損傷を引き起こす可能性があります。
